این المان معمولاً از جنس فلز (مانند فولاد) ساخته شده و در دیوار سازه های بنایی، بتنی و فولادی استفاده می شود تا مقاومت سازه در برابر نیروهای جانبی افزایش یابد. در ادامه به پرسش وادار چیست و چه کاربردی دارد، به طور کامل پاسخ خواهیم داد. جهت خرید والپست و استعلام قیمت انواع مصالح ساختمانی می توانید از طریق شماره تلفن ۰۲۱۶۲۹۹۹۶۷۵ با کارشناسان عمران مدرن تماس حاصل فرمایید. عمران مدرن از فروشگاه های اینترنتی معتبر و فعال در زمینه ارائه خدمات اجرای ساختمان اعم از وال پست و فروش انواع مصالح ساختمانی است که بهترین مصالح را با مناسب ترین قیمت، به سراسر کشور عرضه می نماید.
هدف از اجرای وادار چیست
میانقاب ها یا همان دیوارهای میانی سازه، نقش به سزایی در افزایش استحکام و مقاومت سازه ها در برابر نیروهای جانبی ایفا می کنند. وادار که نام دیگر آن وال پست است، به المان های فلزی گفته می شود که به صورت عمودی یا افقی در دیوارهای غیر سازه ای (مانند دیوارهای جدا کننده یا تیغه ها) نصب می شوند. این المان ها به اسکلت اصلی سازه (ستون ها یا تیرها) متصل شده و وظیفه انتقال نیروهای جانبی وارد بر دیوار به سازه اصلی را بر عهده دارند. وادارها از جابجایی و تخریب دیوارها در هنگام زلزله یا بارهای دینامیکی جلوگیری می کنند. این سیستم اغلب از نبشی یا ناودانی ساخته می شود.
تقویت دیوارها در برابر نیروهای جانبی، انتقال نیروهای جانبی وارد بر دیوار به اسکلت اصلی ساختمان، کاهش ترک های ناشی از خیز تیرهای سازه و جلوگیری از خمش و شکست دیوار از وظایف اصلی وادارها به شمار می آیند. با اجرای وادار در ساختمان های بلندمرتبه و مناطق لرزه خیز، می توان از این مزایا بهره مند شد. مهندسان طراح موظف اند با توجه به ابعاد دیوار، نوع مصالح و بارهای وارده، نسبت به طراحی صحیح و اصولی وادارها اقدام نمایند.
انواع وادار چیست
اکنون که می دانید هدف از اجرای وادار چیست ، بهتر است با انواع آن آشنا شوید. به طور کلی، استفاده از وادار در طراحی و اجرای سازه ها مطابق آیین نامه طراحی ساختمان ها در برابر زلزله (استاندارد ۲۸۰۰) و پیوست ششم آن، الزامی است. طبق این آیین نامه، وادارها بر اساس نوع طراحی و کاربرد به دو دسته اصلی تقسیم می شوند که در ادامه به معرفی آن ها پرداخته می شود.

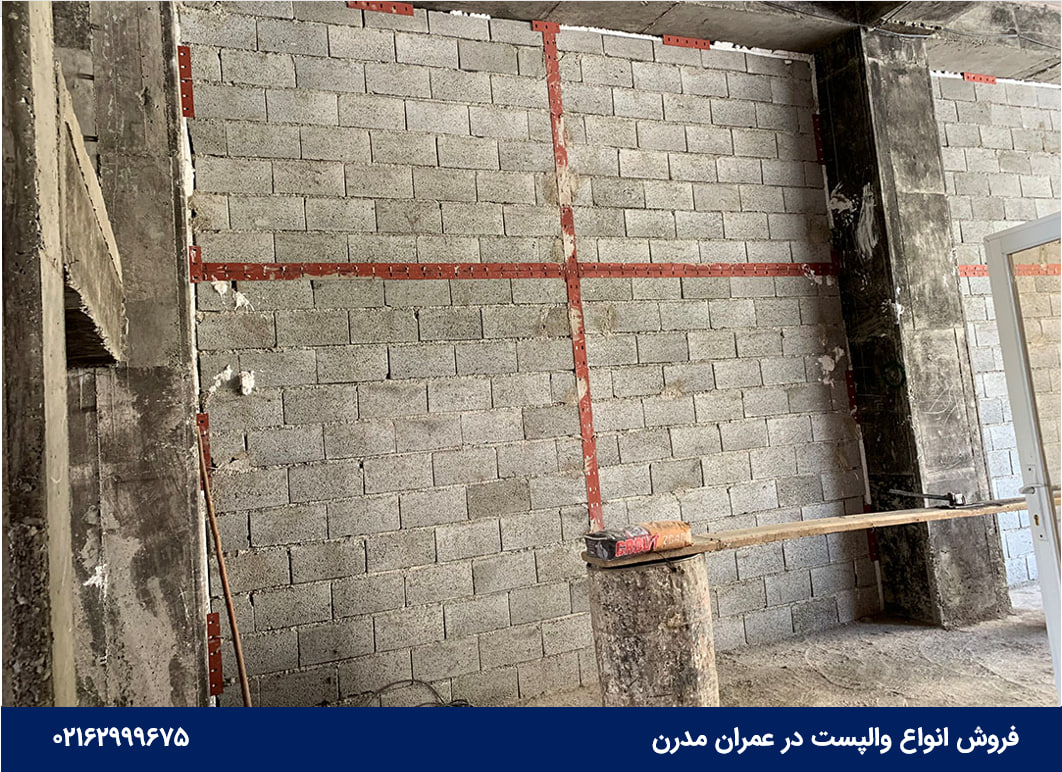

وادار عمودی
این نوع وادار به صورت قائم و عمودی در فواصل منظم در طول دیوار نصب می شود. استفاده از وادار عمودی برای افزایش ضخامت کل دیوار و یا به هنگام بیشتر بودن بارهای خمشی وارده بر دیوار نسبت به بارهای دیگر، ضروری است. با توجه به پیوست ششم آیین نامه طراحی ساختمان ها در برابر زلزله در صورتی که طول دیوار از مقادیر مجاز بر اساس طراحی (حداکثر ۴ متر) بیشتر شود، از وادار عمودی به عنوان تکیه گاه جهت مهار خارج از صفحه دیوار و اجزای مسلح کننده آن استفاده می شود. وادار عمودی باید با اتصال مفصلی، به کف سازه متصل شود ولی اتصال آن در زیر تراز سقف باید در راستای داخل صفحه به صورت کشویی باشد تا امکان جابجایی درون صفحه دیوار فراهم شود.
در صنعت ساختمان سازی، احتمالا نام وادار میانی یا وال پست میانی را شنیده اید. وادار میانی همان وادار عمودی است که در وسط دیوار و بین دو ستون قرار می گیرد. این عنصر، نقش بسیار مهمی در افزایش استحکام و پایداری دیوارها به ویژه در دیوارهای طویل و بدون تکیه گاه جانبی، ایفا می کند. برای اجرای وادار میانی، ابتدا محل قرارگیری آن مشخص شده و سپس از پروفیل های فولادی استفاده می شود. لازم به ذکر است در دیوارهای خارجی، سطح وادار باید به وسیله مواد تراکم پذیر از جمله پشم سنگ ضد رطوبت پوشانده و بر روی آن یک لایه مش الیافی یا رابیتس جهت جلوگیری از ترک خوردگی نازک کاری اجرا شود.
وادار افقی
وال پست یا وادار افقی معمولاً در طول دیوار، به صورت افقی اجرا می شود. در دیوارهایی با ارتفاع زیاد، وادار افقی برای تقسیم بندی و کاهش احتمال ترک خوردن یا کمانش به کار می رود.
با توجه به پیوست ششم آیین نامه طراحی ساختمان ها در برابر زلزله در دیوارهای با ارتفاع بیش از ۳/۵ متر باید با استفاده از وادار افقی (تیرک)، ارتفاع آزاد دیوار را کاهش داد. نحوه اجرای وادار افقی بدین صورت است که تیرک باید به صورت کامل بر روی دیوار بنشیند و بار ثقلی دیوار فوقانی نباید به آن منتقل شود. اتصال انتهای وادار افقی به ستون، باید به صورت نشیمن با قابلیت جابجایی در راستای دیوار باشد.
در صورتی که دیوارهای سازه با انواع بلوک ساختمانی سبک مانند هبلکس یا سیپورکس اجرا شوند، می توان از بست تخت و رادیکال برای افزایش استحکام و پایداری دیوار استفاده نمود. به عبارتی، در صورت استفاده از بلوک های سبک تر (مانند AAC یا هبلکس)، اتصالات سبک تر کافی است و این موضوع یکی از دلایل مقرون بصرفه بودن قیمت بلوک سبک می باشد.
وادار یا وال پست منقطع

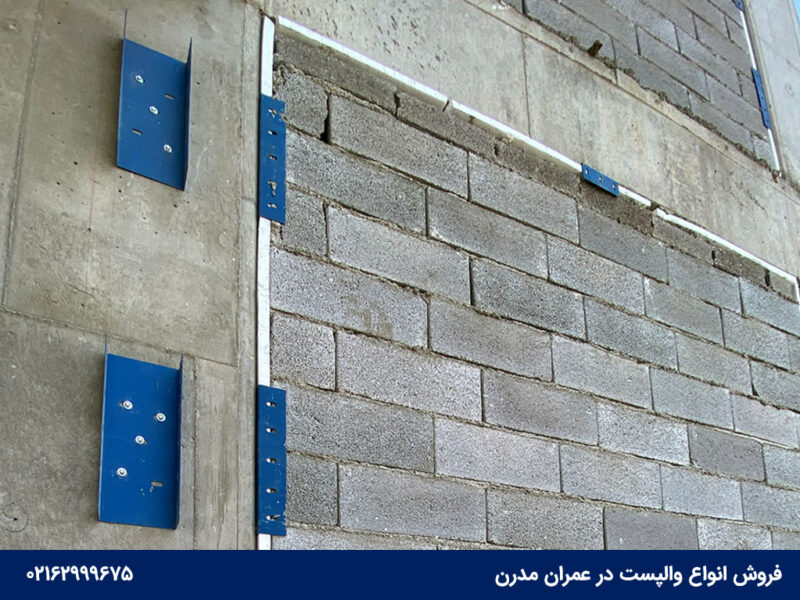

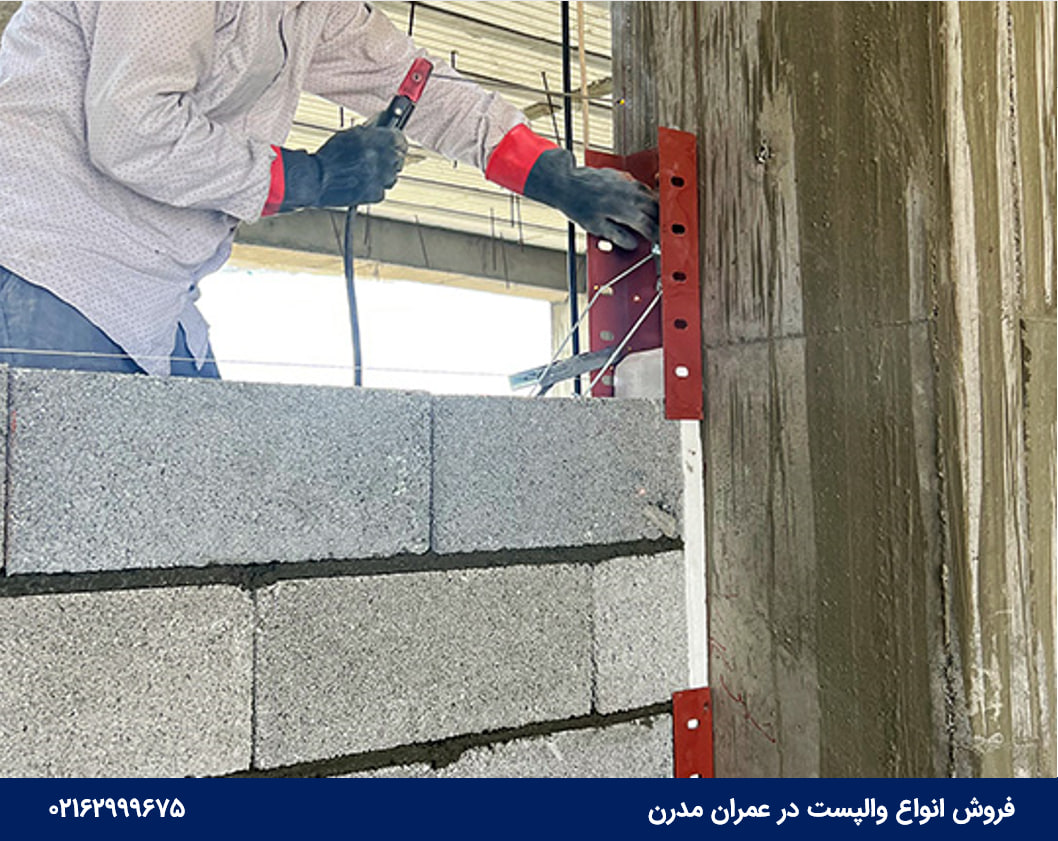

وال پست منقطع به المانی گفته می شود که با کمک آن می توان میانقاب های سازه ای و غیر سازه ای را به اسکلت ساختمان متصل نمود. با اجرای والپست منقطع به همراه اتصال کشویی، دیوار در مقابل نیروهای جانبی ناشی از زلزله مقاومت کرده و دچار ریزش نخواهد شد. حفره های لوبیایی شکل که در مقطع ناودانی منقطع وجود دارند؛ به منظور اتصال مفصلی میلگرد بستر با وال پست تعبیه شده اند.
لازم به ذکر است وال پست منقطع ، روش جایگزین برای نبشی کشی های قدیمی در دیوار است. این نوع وال پست به صورت منقطع اجرا می شود و اغلب از یک قطعه ناودانی تشکیل شده که در فواصل مشخصی در طول دیوار نصب می شود.
وال پست منقطع با طول ۱۰ تا ۵۰ سانتی متر، وزن کمتری نسبت به وال پست معمولی دارد و در نتیجه بار کمتری به سازه وارد می کند. همچنین اجرای وال پست منقطع به دلیل قطعه قطعه بودن، آسان تر و سریع تر از وال پست معمولی است. در نهایت قیمت والپست منقطع به دلیل استفاده کمتر از مصالح، نسبت به وال پست معمولی کمتر است. استفاده از این مقطع در سازه های با اهمیت بالا مانند بیمارستان ها بسیار رایج است؛ چرا که امکان انعطاف پذیری بیشتری برای دیوارها در هنگام زلزله فراهم می کند.
در شرایط عادی، فاصله معمول بین ناودانی های منقطع حدوداً ۶۰ سانتی متر در نظر گرفته می شود. اما در بیمارستان ها، به دلیل حساسیت و اهمیت بالای سازه، برای جلوگیری از ایجاد ترک خوردگی در نازک کاری در گوشه های دیوار به هنگام زلزله، لازم است از اتصالات کشویی سرتاسری در کناره ها و تراز سقف استفاده شود. در سایر ساختمان های با اهمیت بسیار زیاد نیز استفاده از این ضابطه توصیه می شود.
وادار میانی یا والپست میانی
وادار میانی به المان های عمودی گفته می شود که در بخش های میانی یک دیوار غیر سازه ای نصب می شود. این وادارها معمولاً در فواصل منظم در طول دیوار قرار می گیرند تا از کمانش یا جابجایی دیوار در نقاط میانی جلوگیری کنند.
همان طور که از نام وادار میانی مشخص است، این وادار در وسط دیوار، دور از ستون ها یا تیرها قرار می گیرد. وادار میانی برای دیوارهای با طول زیاد (بیش از ۴ متر طبق استاندارد ۲۸۰۰ ایران) که به مهار اضافی نیاز دارند، کاربردی است. معمولاً از پروفیل های فلزی H شکل در اجرای وادار میانی استفاده می شود. این المان کاهش تنش های موضعی و جلوگیری از ترک خوردگی یا فروپاشی بخش میانی دیوار را بر عهده دارد.
وادار میانی باید طبق محاسبات مهندسی، در فواصل مشخص نصب شود. فاصله گذاری نادرست می تواند کارایی این المان را کاهش دهد.
وادار کناری چیست
وادار یا والپست کناری، المانی است که در لبه دیوارهای غیر سازه ای، یعنی در مجاورت ستون ها یا تیر های اصلی سازه، نصب می شود. این وادارها، دیوار را به اسکلت اصلی متصل کرده و از جابجایی لبه های دیوار جلوگیری می کنند. وادارهای کناری معمولاً پروفیل های فلزی U شکل هستند که به ستون یا تیر جوش یا پیچ می شوند. اتصال محکم به ستون یا تیر با جوشکاری یا پیچ های استاندارد ضروری است. چرا که عدم اتصال مناسب می تواند منجر به جدا شدن دیوار از سازه شود. در واقع وظیفه وادار کناری، انتقال نیروهای جانبی دیوار به سازه اصلی و جلوگیری از جدا شدن دیوار از اسکلت است. طبق استاندارد ۲۸۰۰ ایران، استفاده از وادار کناری برای تمام دیوارهای غیر سازه ای و وادار میانی برای دیوار های با طول بیش از حد مجاز، الزامی می باشد.
مزایای استفاده از وادار چیست
از آنجایی که ایران کشوری لرزه خیز است، استفاده از این المان ها مزایای بسیاری به همراه دارد. در این خصوص که مزایای استفاده از وادار چیست باید گفت که مقاومت دیوارها به کمک اجرای وادار افزایش می یابد. در واقع وادارها، از ریزش دیوارهای غیر سازه ای و تیغه های جداکننده در برابر نیروهای لرزه ای جلوگیری می کنند. از سوی دیگر، تقویت اتصالات با استفاده از وادار، امکان پذیر است. این المان ها اتصال دیوار به سازه اصلی را تقویت کرده و از جابجایی دیوار جلوگیری به عمل می آورند. همچنین با توزیع یکنواخت نیرو توسط وادارها، ترک های عمیق در دیوار ایجاد نمی شود. لازم به ذکر است وادارها، امکان اجرای دیوارهای بلند تر و نازک تر را بدون کاهش ایمنی فراهم می کنند. در نهایت با اجرای وادار می توان گامی موثر در کاهش خسارات ناشی از زلزله برداشت.
نکات طراحی و اجرایی وادار چیست
طراحی وادارها مانند هر عضو سازه ای، نیازمند محاسبات دقیق مهندسی است که به عواملی مانند طول و ارتفاع دیوار، نوع مصالح و شدت بارهای جانبی بستگی دارد. نکات کلیدی در اجرا عبارتند از:
- اتصالات قوی: وادارها باید با جوشکاری یا پیچ های استاندارد به اسکلت اصلی متصل شوند.
- انتخاب مصالح مناسب: استفاده از پروفیل های فلزی مقاوم در برابر خوردگی و با کیفیت برای وادارها ضروری است.
- فاصله گذاری دقیق: فواصل نصب وادارها باید بر اساس استانداردهای مهندسی تعیین شود.
- کنترل کیفیت: نظارت مستمر بر اجرای وادارهای عمودی و افقی، برای اطمینان از انطباق با نقشه ها و استانداردها حیاتی است.
ارتباط وادار با هزینه ساخت اسکلت فلزی
اسکلت فلزی یکی از مرسوم ترین سیستم های سازه ای در ساختمان سازی است که به دلیل سرعت اجرا، مقاومت بالا و انعطاف پذیری در طراحی مورد توجه مهندسان و پیمانکاران قرار می گیرد. وادارها به عنوان بخشی جدایی ناپذیر از سازه های فلزی، تأثیر قابل توجهی بر هزینه ساخت اسکلت فلزی ۱۴۰۴ دارند. این هزینه ها شامل مواد اولیه، طراحی، ساخت و نصب وادارها و همچنین نوع دیوارهای غیر سازه ای است. با طراحی بهینه، انتخاب مصالح مناسب و مدیریت دقیق پروژه، می توان هزینه های مرتبط با وادارها را کاهش داد، بدون اینکه ایمنی و پایداری سازه به خطر بیفتد. مهندسان و مدیران پروژه باید با هماهنگی و استفاده از فناوری های نوین، تعادل بین هزینه و کیفیت را در اجرای اسکلت فلزی و وادارها حفظ کنند.
برای مثال استفاده از بلوک های سبک به جای بلوک های سنگین بتنی، نیاز به وادارهای سنگین و گران را کاهش می دهد. همچنین وادارهای آماده، دقت و سرعت اجرا را افزایش داده و از هزینه های نیروی کار می کاهند. استفاده از اتصالات پیچ و مهره به جای جوشکاری (در صورت امکان) می تواند هزینه و زمان نصب را کم کند. با نظارت دقیق بر اجرای وادارها و اسکلت فلزی می توان از هدر رفت مصالح و نیاز به بازسازی، جلوگیری کرد. هماهنگی بین تیم های طراحی، ساخت و اجرا از دوباره کاری و هزینه های اضافی پیشگیری می کند.
بهترین مرجع خرید وادار
همان طور که بیان شد، وادار به عنوان یکی از اجزای کلیدی در سازه های مدرن، نقش مهمی در افزایش ایمنی و پایداری دیوارهای غیر سازه ای ایفا می کند. با توجه به اهمیت این المان در کاهش خسارات ناشی از زلزله، رعایت استانداردهای طراحی و اجرای صحیح وادارها از اهمیت ویژه ای برخوردار است.
جهت خرید وال پست و سایر مصالح ساختمانی مورد نیاز می توانید به وب سایت عمران مدرن مراجعه کنید. عمران مدرن به عنوان یکی از مراجع تخصصی در حوزه فروش و ارائه خدمات ساختمانی، انواع بلوک ساختمانی، وادار و سایر تجهیزات مورد نیاز برای مقاوم سازی ساختمان را با کیفیت بالا و قیمت مناسب ارائه می دهد. برای خرید انواع مصالح ساختمانی می توانید با شماره ۰۲۱۶۲۹۹۹۶۷۵ تماس حاصل فرمایید.
